Une gamme d’extracteurs hydrauliques pour la pose de câbles souterrains


Extracteur hydraulique OMAC – Mod. F325.P.08

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de fils à fibres optiques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Dynamomètre et présélecteur de force de traction maximale
  • Frein hydraulique négatif de sécurité.
  • Essieu avec pneus et timon pour remorquage sur le lieu de travail.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Rouleaux d’entraînement du câble côté traction.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 027 – Couverture métallique avec portes.
  • 028.3 Moteur diesel refroidi par air avec démarrage électrique et batterie 12 V.
  • 034 – Démarrage électrique du moteur avec batterie 12 V.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.3 Disposition pour instrument électronique opt. 069.2.
  • 069.5 Imprimante avec accessoires.
  • 090 – Moteur électrique monophasé 220 V.
  • 090.1 Moteur électrique triphasé 220/380 V.

Mod. F265.P.15

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de fils à fibres optiques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Dynamomètre et présélecteur de force de traction maximale
  • Frein hydraulique négatif de sécurité.
  • Essieu démontable avec pneus et timon pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 003 – Essieu amorti pour remorquage sur route, avec frein mécanique (homologation exclue).
  • 027 – Couverture métallique avec portes.
  • 028.3 Moteur diesel refroidi par air (il ajoute 50 kg au poids de la machine).
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.3 Disposition pour instrument électronique opt. 069.2.
  • 069.5 Imprimante avec accessoires.
Extracteur hydraulique Mod. F265.P.15

Mod. F215.P.30

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de fils à fibres optiques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu basculé, pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.

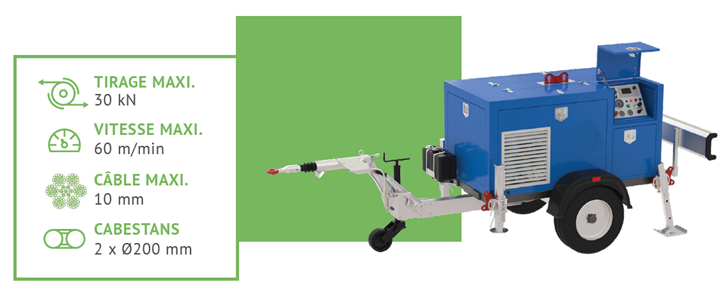

Treuil de tirage Mod. F215.P.30

Mod. F275.P.40

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de fils à fibres optiques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu basculé, pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Treuil de tirage hydraulique Mod 275 P40

Mod. F285.P.60

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de fils à fibres optiques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec deux essieux basculants (tandem), pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
  • 127.2 Frein négatif renforcé pour l’utilisation de la machine dans les opérations de levage.
Treuil de tirage hydraulique F285 P60

OMAC – Mod. F285.P.80

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de câbles téléphoniques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec deux essieux basculants (tandem), pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
  • 127.2 Frein négatif renforcé pour l’utilisation de la machine dans les opérations de levage.
Treuil de tirage hydraulique F285 P80

OMAC – Mod. F280.P.100

Extracteur hydraulique adapté pour tirer une corde lors de la pose de câbles de transmission souterrains et de câbles téléphoniques. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec deux essieux basculants (tandem), pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Treuil extraction hydraulique F280 P100

OMAC – Mod. F280.P.150

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec deux essieux basculants (tandem), pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Treuil de tirage hydraulique F280 P150

OMAC – Mod. F290.P.200

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis à deux essieux rigides (tandem), pneus et timon pour remorquage à basse vitesse en milieu de travail.
  • Couverture métallique avec portes.
  • Stabilisateurs mécaniques côté traction et vérin avec roue côté timon.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.3 Système de freinage pneumatique et ABS.
  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Treuil de tirage hydraulique F290 P200

OMAC – Mod. F290.P.250

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis à deux essieux rigides (tandem), pneus et timon pour remorquage à basse vitesse en milieu de travail.
  • Couverture métallique avec portes.
  • Stabilisateur mécanique avant et arrière sers.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.3 Système de freinage pneumatique et ABS.
  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Treuil de tirage hydraulique F290 P250

OMAC – Mod. F260.P.400

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains et de travaux de rénovation de conduites. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis à deux essieux rigides (tandem), pneus et timon pour remorquage à basse vitesse en milieu de travail.
  • Couverture métallique avec portes.
  • Stabilisateur mécanique avant et arrière sers.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.3 Système de freinage pneumatique et ABS.
  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067.1 Perche télescopique pour les opérations souterraines (art. F276).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Extracteur hydraulique F260 P400

Mod. F260.P.600

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains et de travaux de rénovation de conduites. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour le cordage d’un câble en acier, avec des rouleaux anti-fuite.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis à deux essieux rigides (tandem), pneus et timon pour remorquage à basse vitesse en milieu de travail.
  • Couverture métallique avec portes.
  • Stabilisateurs arrière hydrauliques et stabilisateurs avant manuels.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur intégré avec enrouleur de câble automatique et enrouleur extractible.

Périphériques optionnels :

  • 006.3 Système de freinage pneumatique et ABS.
  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 074.2 Corde en acier.
  • 082 – Dispositif de réglage de la force de traction, qui permet de maintenir la force réglée même à la vitesse ‘0’ (adapté pour la rénovation de tuyaux).
Treuil tirage hydraulique F260 P600

Mod. F420.100.C

Treuil de récupération de câbles conçu pour enlever les câbles téléphoniques blindés anciens ou redondants jusqu’à 80 mm de diamètre, principalement pour la récupération des conduits permettant l’installation de câbles à fibre optique, mais aussi pour récupérer les anciens câbles pour les recycler.

Le treuil est entraîné par une centrale hydraulique diesel totalement enfermée dans une couverture limitant ainsi les émissions sonores. Cela alimente à son tour la tête de cabestan d’entraînement principal et les rouleaux de mangle de contre-tension.

Sur demande (opt.011.4) un système hydraulique séparé peut être installé pour la conduite auxiliaire

équipement principal : coupeuse hydraulique, pompe hydraulique submersible et vérin de positionnement de la flèche. La machine est montée sur une remorque amortie et elle est équipée de vérins stabilisateurs.

  • Moteur diesel, refroidi par eau, démarrage électrique avec batterie 12 V.
  • Cabestan en acier à large rainure, avec anti-dérapant.
  • Panneau de commande avec instruments de contrôle du circuit hydraulique et du moteur diesel.
  • Dynamomètre pour vérifier les valeurs de traction.
  • Présélecteur de la force de traction maximale souhaitée pour arrêter l’extracteur en cas de surtraction.
  • Circuit hydrostatique qui permet de faire varier de manière continue la vitesse du cabestan dans les deux sens de rotation en agissant sur une seule commande.
  • Frein négatif d’urgence hydraulique à fonctionnement automatique en position centrale du levier de commande ou en cas de panne hydraulique (non adapté au levage).
  • Châssis avec essieu basculé, pneus, frein à inertie, frein manuel et timon pour remorquage dans la cour.
  • Couverture métallique avec portes.
  • Stabilisateurs avant et arrière mécaniques.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique

Périphériques optionnels :

  • 005.2 Essieu tandem avec suspensions à barre de torsion, système de freinage à inertie et feux (hors homologation),
  • 006.4 Aménagement du châssis pour circulation sur route (homologation exclue).
  • 011.4 Aménagement d’un circuit hydraulique auxiliaire, débit 25 l/min, pression 200 bar, avec 3 sorties pour l’alimentation d’une faucheuse hydraulique, d’une pompe à eau et d’un vérin hydraulique pour la flèche.
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 044 – Compteur mécanique pour mesurer la longueur des câbles récupérés.
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 068.3 Support avec palan à chaîne pour le levage et l’abaissement de la flèche.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
Treuil de récupération des câbles F420 100C

Mod. F380.20.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs et attaches pour l’ancrage.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Reelwinder adapté pour bobines dia. 1100 mm, avec enrouleur automatique.

Périphériques optionnels :

  • 007 – Châssis avec essieu amortisseur, frein à inertie et timon pour remorquage sur route (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
Treuil d'extraction câbles F380 20P

Mod. F275.30.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs avant et arrière mécaniques.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 007 – Châssis avec essieu amortisseur, frein à inertie et timon pour remorquage sur route (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
Treuil tirage câbles souterrains F275 30P

Mod. F280.40.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour enfiler un câble en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs avant et arrière mécaniques.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 007 – Châssis avec essieu amortisseur, frein à inertie et timon pour remorquage sur route (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 067 – Perche télescopique pour la pose de câbles souterrains (art. F277).
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
Treuil tirage pour câbles de transmission souterrains F280 40P

Mod. F230.60.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs arrière hydrauliques et stabilisateurs avant manuels.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 007 – Châssis avec essieu amortisseur, frein à inertie et timon pour remorquage sur route (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 047 – Stabilisateurs avant hydrauliques.
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
Treuil tirage pour câbles de transmission souterrains F230 60P

Mod. F235.100.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs arrière hydrauliques et stabilisateurs avant manuels.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 008 – Essieu avec suspensions à ressorts à lames, timon, système de freinage pneumatique, pneus et feux pour remorquage sur route à 60 km/h (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 047 – Stabilisateurs avant hydrauliques.
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 084 – Enrouleur plus grand adapté pour une bobine de 1800 mm de diamètre.
Treuil tirage pour câbles de transmission souterrains F235 100P

OMAC – Mod. F235.90.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs arrière hydrauliques et stabilisateurs avant manuels.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 008 – Essieu avec suspensions à ressorts à lames, timon, système de freinage pneumatique, pneus et feux pour remorquage sur route à 60 km/h (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 047 – Stabilisateurs avant hydrauliques.
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 084 – Enrouleur plus grand adapté pour une bobine de 1800 mm de diamètre.
Treuil tirage pour câbles de transmission souterrains F235 90P

OMAC – F260.160.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs arrière hydrauliques et stabilisateurs avant manuels.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 006 – Feux et système de freinage pneumatique pour remorquage sur route à max 30 km/h max.
  • 008 – Essieu avec suspensions à ressorts à lames, timon, système de freinage pneumatique, pneus et feux pour remorquage sur route à 60 km/h (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 047 – Stabilisateurs avant hydrauliques.
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
Treuil tirage pour câbles de transmission souterrains F260 160P

OMAC – F260.200.P

Extracteur hydraulique adapté pour tirer un câble lors de la pose de câbles de transmission souterrains. Un circuit hydraulique permet de faire varier en continu la vitesse dans les deux sens en actionnant un seul dispositif de commande.

  • Une paire de cabestans en acier à rainures multiples pour corder une corde en acier.
  • Panneau de commande de la machine avec instruments de contrôle.
  • Appareil électronique fonctionnant comme dynamomètre, compteur-compteur, compteur de vitesse et présélecteur de force de traction maximale.
  • Frein hydraulique négatif de sécurité.
  • Châssis avec essieu rigide, frein manuel et timon détachable pour remorquage à basse vitesse en milieu de travail.
  • Stabilisateurs arrière hydrauliques et stabilisateurs avant manuels.
  • Accessoires d’ancrage et de levage.
  • Échangeur de chaleur pour refroidir l’huile dans le circuit hydraulique.
  • Poulie pour corde prédisposée pour tige télescopique.
  • Enrouleur adapté pour une bobine de 1400 mm de diamètre, avec enrouleur de câble automatique.

Périphériques optionnels :

  • 006 – Feux et système de freinage pneumatique pour remorquage sur route à max 30 km/h max.
  • 008 – Essieu avec suspensions à ressorts à lames, timon, système de freinage pneumatique, pneus et feux pour remorquage sur route à 60 km/h (homologation exclue).
  • 026 – Housse en tissu PVC.
  • 028.7 Dispositif de démarrage du moteur diesel et du circuit hydraulique à basse température (jusqu’à -30°C).
  • 037 – Télécommande par câble, avec 10 m de câble.
  • 038 – Radiocommande (distance max 50 m).
  • 047 – Stabilisateurs avant hydrauliques.
  • 051.3 Chenilles en caoutchouc motorisées.
  • 038.C Radiocommande pour chenilles.
  • 069.2 Dispositif électronique avec port USB, pour sauvegarder les données du tirage.
  • 069.5 Imprimante avec accessoires.
  • 084 – Enrouleur plus grand adapté pour une bobine de 1800 mm de diamètre.
Treuil tirage pour câbles de transmission souterrains F260 200P

Instrument électronique pour la commande de l’extracteur

Instrument numérique électronique pour le contrôle de la machine. Adapté aux extracteurs, tendeurs et extracteurs-tendeurs OMAC. Deux versions disponibles : DEG-V et DEG-M DEG-V affiche en temps réel la force de traction, la vitesse et la longueur du câble. En outre, cela permet de définir une limite de force de traction maximale. DEG-M , outre les fonctions DEG-V, il permet de stocker les données surveillées et de les copier sur une clé USB pour les transférer sur un ordinateur personnel.

  • Touches de grande dimension.
  • Dimensions de l’instrument : 19 x 9,5 cm
  • Afficheur multi-lignes (8 lignes x 24 caractères) de grandes dimensions (100 x 37 mm) et rétro-éclairé pour une bonne lisibilité.
  • Alimentation électrique fournie par la machine.
  • Batterie sûre avec 5 ans de vie.
  • Périphériqes optionnels :

Fonctions des deux versions DEG-V et DEG-M

  • Surveillance et visualisation de la force de traction, de la vitesse et de la longueur du câble.
  • Réglage de l’alarme de traction maximale.
  • Heure et date.
  • Réglage facile.

Fonctions de version DEG-M uniquement

  • Mémoire interne de grande capacité : jusqu’à 240 000 échantillons, soit environ 200 km de ligne cordée.
  • Redémarrage automatique en cas d’arrêt temporaire.
  • Gestion des données : les données stockées peuvent être affichées, enregistrées sur une clé USB et supprimées.

DEG-VAL en option

L’instrument DEG-M peut également être équipé d’une imprimante thermique portable pour imprimer les données stockées. L’imprimante est livrée avec un câble pour le raccordement à la prise de l’extracteur, 3 bobines de papier, et une mallette en aluminium 37x25x10 cm pour le transport.

Télécommande treuil tirage câbles de transmission souterrains
